Quelle matrice polymère choisir pour maximiser l’effet de vos nano-additifs ?

L’intégration de nano-additifs dans une matrice polymère est une promesse d’innovation majeure : matériaux plus légers, plus résistants, conducteurs ou dotés de propriétés barrières inédites. Pourtant, pour de nombreux ingénieurs matériaux et designers produit, le chemin est semé d’embûches. Le résultat ressemble trop souvent à une tentative de mélanger de l’huile et de l’eau : les nanoparticules s’agglomèrent, les performances espérées ne sont pas au rendez-vous et le lot de production est un échec coûteux. La réaction habituelle est d’incriminer la qualité des additifs ou le processus de mélange.

La plupart des guides se concentrent sur les bénéfices finaux ou listent les types de polymères disponibles, sans adresser la question fondamentale. Mais si la véritable clé n’était pas dans la force du mélangeur ou la pureté des poudres, mais dans la nature intime du polymère hôte ? Le choix de la matrice n’est pas un simple acte de sélection dans un catalogue ; c’est une décision stratégique qui dicte l’ensemble des interactions à l’échelle nanométrique. Comprendre cela, c’est passer du statut d’assembleur à celui d’architecte de la matière.

Cet article adopte une approche comparative et technique pour vous donner les clés de cette architecture. Nous allons décomposer les mécanismes physico-chimiques qui régissent la compatibilité, la dispersion et la stabilité des nanocomposites. L’objectif est de vous permettre de choisir non pas le « meilleur » polymère dans l’absolu, mais le polymère le plus adapté à votre nano-additif et à votre application finale, en anticipant les effets de seuil, les réactions parasites et les défis de mise en œuvre. C’est une plongée au cœur de la science macromoléculaire pour transformer une promesse en une réalité industrielle tangible.

Pour naviguer efficacement à travers les aspects critiques de la sélection et de la mise en œuvre des nanocomposites polymères, cet article est structuré pour répondre aux questions techniques les plus pointues. Le sommaire ci-dessous vous guidera à travers chaque étape du raisonnement.

Pourquoi certains plastiques rejettent-ils les nanoparticules comme de l’huile et de l’eau ?

Le phénomène de rejet ou d’agglomération des nanoparticules au sein d’une matrice polymère est gouverné par un principe fondamental : la tension interfaciale. Tout comme l’huile (apolaire) et l’eau (polaire), si les énergies de surface de la nanoparticule et du polymère sont trop différentes, le système minimisera son énergie en réduisant la surface de contact. Concrètement, les particules préfèrent interagir entre elles plutôt qu’avec le polymère, formant des agglomérats qui annulent les bénéfices attendus. La compatibilité n’est donc pas une question de chance, mais de thermodynamique.

Pour quantifier cette affinité, les ingénieurs se tournent vers des outils prédictifs comme les paramètres de solubilité de Hansen (HSP). Cette méthode décompose l’énergie de cohésion totale d’un matériau en trois composantes : les forces de dispersion (δD), les forces polaires (δP) et les liaisons hydrogène (δH). Deux matériaux sont considérés comme compatibles si leurs « coordonnées » dans cet espace tridimensionnel sont proches. Une grande « distance » entre les HSP du polymère (ex: un polyéthylène très apolaire) et ceux d’une nanoparticule (ex: une silice de surface polaire) prédit une mauvaise dispersion.

La solution ne réside donc pas toujours dans un mélange plus énergique, mais souvent dans la modification chimique. On peut soit fonctionnaliser la surface des nanoparticules pour la rendre plus « polymère-compatible », soit choisir une matrice polymère dont le profil HSP est intrinsèquement plus proche de celui des charges. C’est une démarche de « programmation chimique » qui vise à rapprocher les affinités moléculaires avant même la première étape de compounding. L’analyse des paramètres de Hansen est donc la première étape de diagnostic pour éviter l’échec d’une formulation.

Comment mélanger des nanos dans une résine époxy avant qu’elle ne durcisse ?

L’intégration de nanoparticules dans une résine thermodurcissable comme l’époxy présente un défi unique : la fenêtre de traitement est limitée par la cinétique de réticulation. La viscosité du mélange augmente de façon exponentielle jusqu’à la gélification, rendant toute dispersion impossible. La clé est donc d’atteindre un état de dispersion optimal avant que la réaction de durcissement ne s’accélère. Cela exige des méthodes de mélange à haut cisaillement capables de briser les agglomérats rapidement et efficacement.

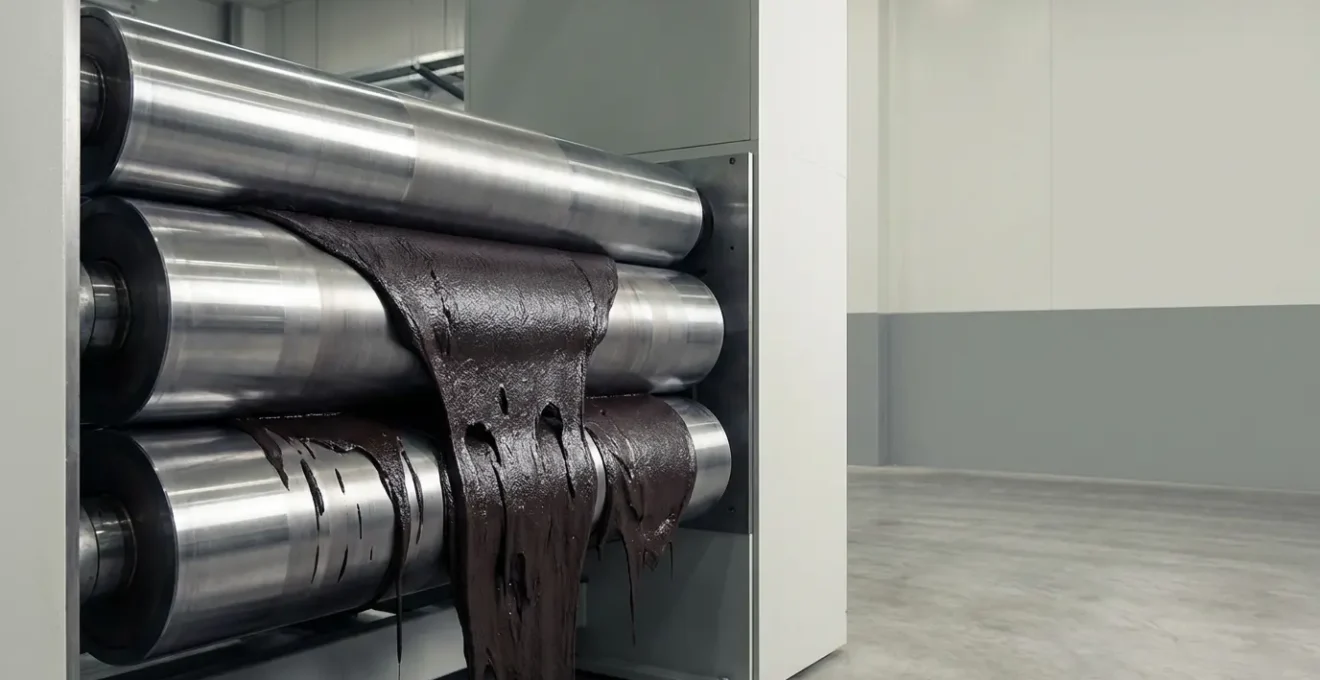

Les techniques telles que la sonication (dispersion par ultrasons), le broyage à billes ou le calendrage à trois cylindres sont particulièrement adaptées. Le calendrage, par exemple, soumet le mélange à des forces de cisaillement intenses dans les interstices entre des rouleaux tournant à des vitesses différentielles. Ce processus déchire littéralement les agglomérats et distribue les particules de manière homogène dans la résine de faible viscosité initiale.

Cependant, même avec un équipement performant, il faut surveiller l’évolution de la rhéologie du mélange. L’ajout de nanoparticules, surtout celles de forme allongée comme les nanotubes de carbone, peut induire une augmentation spectaculaire de la viscosité. Au-delà d’une certaine concentration, on atteint le seuil de percolation rhéologique, où les particules forment un réseau tridimensionnel qui entrave l’écoulement. Des études sur les nanotubes de carbone multi-parois montrent que ce phénomène peut se produire dès que le seuil de percolation est atteint, souvent entre 0,6 et 0,9% en poids, transformant la résine fluide en un gel semi-solide. La maîtrise du mélange en milieu réactif est donc un équilibre subtil entre dispersion mécanique et gestion de la cinétique de réaction.

Matrice recyclable ou définitive : quel choix pour un nanocomposite écologique ?

Le choix entre une matrice thermoplastique (recyclable) et une matrice thermodurcissable (définitive) a des implications profondes sur le cycle de vie du produit. Les thermoplastiques (PE, PP, PET, PLA) peuvent être fondus et remoulés, ouvrant la voie au recyclage mécanique. À l’inverse, les thermodurcissables (époxy, polyesters insaturés) forment un réseau chimique tridimensionnel irréversible, rendant leur recyclage complexe et souvent limité à une valorisation énergétique ou à un broyage pour être utilisés comme charge inerte.

Du point de vue de l’éco-conception, le choix d’une matrice thermoplastique semble donc préférable. Cependant, l’intégration de nanoparticules complique l’équation. Lors du recyclage, le devenir de ces nano-additifs est une préoccupation majeure. Peuvent-ils être relargués dans l’environnement ? Altèrent-ils la qualité du matériau recyclé ? Le défi est de s’assurer que les nanoparticules restent fermement ancrées dans la matrice au fil des cycles de refonte. La magnitude de cette question est mise en évidence par les volumes en jeu ; les déclarations au registre R-nano français montrent que plus de 305 000 tonnes de substances à l’état nanoparticulaire ont été déclarées en 2022, soulignant l’importance de gérer leur fin de vie.

Face à ce dilemme, une approche alternative gagne en intérêt : l’utilisation de matrices conçues pour une fin de vie contrôlée, qu’elles soient thermoplastiques ou thermodurcissables. Comme le souligne une analyse du Ministère de la Transition écologique :

Le choix d’une matrice conçue pour se dégrader en fin de vie dans des conditions contrôlées peut permettre de gérer le devenir des nano-additifs.

– Ministère de la Transition écologique, Documentation sur les nanomatériaux

Cette perspective change la donne. Utiliser un polymère biosourcé et biodégradable comme le PLA (acide polylactique) ou développer des résines thermodurcissables « clivables » (qui peuvent être dépolymérisées chimiquement) sont des stratégies qui permettent de récupérer les composants ou d’assurer leur dégradation sécurisée. Le choix n’est donc plus seulement « recyclable vs non-recyclable », mais « cycle de vie ouvert vs cycle de vie fermé et maîtrisé ».

Le catalyseur caché dans vos charges qui mange votre polymère de l’intérieur

L’un des bénéfices attendus des nanocomposites est l’amélioration de la stabilité thermique. Pourtant, dans certains cas, les ingénieurs observent l’effet inverse : une dégradation prématurée du polymère à des températures inférieures à celles attendues. Cet effet contre-intuitif est souvent dû à un phénomène insidieux : la dégradation catalytique induite par des impuretés métalliques présentes à la surface ou au sein des nano-charges elles-mêmes. C’est une véritable bombe à retardement chimique intégrée au cœur du matériau.

Des charges comme les argiles, le dioxyde de titane (TiO₂) ou même certains types de nanotubes de carbone peuvent contenir des résidus de métaux de transition (fer, titane, cobalt) issus de leur processus de synthèse. Ces atomes métalliques peuvent agir comme de puissants catalyseurs pour les réactions d’oxydation et de dépolymérisation de la matrice polymère, en particulier à haute température. L’impact n’est pas négligeable ; des études récentes sur les résidus métalliques ont démontré que ce phénomène peut entraîner une réduction de la température de dégradation de 50°C, compromettant gravement la durée de vie de la pièce, surtout dans des applications exigeantes.

Identifier et neutraliser ce risque est crucial. Cela passe par une caractérisation fine du fournisseur de nanoparticules et par la mise en place d’un plan préventif rigoureux. Sans ces précautions, l’ajout de nano-charges censées renforcer le matériau pourrait en réalité devenir son principal point de faiblesse, provoquant une défaillance inattendue en service.

Problème de retrait : comment utiliser les nanos pour contrôler le refroidissement de vos pièces moulées ?

Le retrait est un problème majeur en plasturgie, en particulier dans le moulage par injection. Lors du refroidissement, les chaînes polymères se réorganisent, se contractent, et dans le cas des polymères semi-cristallins, forment des domaines ordonnés (sphérolites). Ce phénomène non uniforme génère des contraintes internes, des déformations (gauchissement) et des défauts dimensionnels. Traditionnellement, on combat le retrait en jouant sur les paramètres du moule (température, pression). Cependant, les nano-additifs offrent une solution plus fondamentale : contrôler la solidification de la matière de l’intérieur.

Les nanoparticules peuvent agir comme des agents de nucléation hétérogène. Elles fournissent une myriade de sites à la surface desquels les chaînes polymères peuvent commencer à cristalliser. Au lieu de quelques gros sphérolites qui se développent lentement et de manière désordonnée, on obtient une multitude de petits cristaux beaucoup plus fins et homogènes. Cette microstructure plus fine et mieux répartie a deux effets bénéfiques majeurs : elle réduit le retrait différentiel, menant à une meilleure stabilité dimensionnelle, et elle augmente la rigidité du matériau. Des analyses rhéologiques récentes confirment que cette nucléation contrôlée peut mener à une augmentation du module de 40 à 60%.

Cette stratégie permet de transformer un problème en une opportunité. En choisissant la bonne concentration et le bon type de nanoparticules, l’ingénieur peut sculpter la microstructure du polymère pendant le refroidissement pour atteindre des propriétés mécaniques et une précision dimensionnelle hors de portée avec la matrice pure. C’est l’essence même de l’architecture des matériaux.

Pourquoi votre plastique devient-il liquide comme de l’eau ou dur comme de la pierre avec 2% de nanos ?

L’un des aspects les plus déroutants et fascinants des nanocomposites est leur comportement non linéaire. L’ajout de 1% de nano-charges peut n’avoir quasiment aucun effet, tandis que passer à 2% peut transformer radicalement les propriétés du matériau. Ce changement brutal, qui fait passer un polymère d’un état quasi liquide à un gel rigide, ou d’un isolant à un conducteur, est la manifestation du seuil de percolation. Ce n’est pas une transition progressive, c’est un point de bascule.

Imaginez les nanoparticules dispersées dans la matrice comme des îles dans un océan. En dessous du seuil de percolation, elles sont isolées les unes des autres. Les propriétés du composite sont dominées par celles de la matrice polymère. Mais à mesure que l’on augmente la concentration, les particules se rapprochent jusqu’à se toucher, formant un réseau continu qui traverse tout le volume du matériau. À ce point précis, le « seuil de percolation », les propriétés du réseau de nanoparticules (conductivité électrique, rigidité mécanique) se manifestent soudainement et dominent le comportement global.

Ce phénomène explique pourquoi une résine peut devenir extrêmement visqueuse (percolation rhéologique) ou pourquoi un plastique isolant peut devenir conducteur. Dans le cas de la conductivité électrique, les seuils peuvent être incroyablement bas. Une étude sur la percolation explosive a montré que l’on peut atteindre des seuils de percolation électrique de seulement 0,15-0,17% en poids avec des nanotubes de carbone correctement dispersés. Maîtriser un nanocomposite, c’est donc savoir précisément où se situe ce seuil pour sa formulation spécifique. Travailler juste en dessous ou juste au-dessus de ce seuil permet de « programmer » des propriétés radicalement différentes avec des variations de formulation minimes.

Pourquoi réduire la taille des grains renforce-t-il l’acier de manière exponentielle ?

En métallurgie, la loi de Hall-Petch est un principe fondamental : plus les grains cristallins d’un métal sont petits, plus le matériau est résistant. La raison est que les « joints de grains », les interfaces entre les cristaux, agissent comme des barrières qui bloquent le mouvement des dislocations, le principal mécanisme de déformation plastique. Pour déformer le matériau, il faut une contrainte plus élevée pour forcer ces dislocations à traverser les nombreuses barrières. Un acier à grains fins est donc plus dur qu’un acier à gros grains.

Ce concept, transposé au monde des polymères, offre une analogie puissante pour comprendre le renforcement par les nano-charges. Les polymères semi-cristallins ne sont pas si différents : ils sont constitués de domaines cristallins (les sphérolites) noyés dans une matrice amorphe. Comme le formule très bien le guide de StudySmarter :

Les ‘grains’ du polymère sont les sphérolites et les ‘joints de grains’ sont les zones amorphes qui bloquent la propagation des micro-fissures.

– StudySmarter, Guide sur les nanocomposites polymères

L’ajout de nanoparticules agissant comme agents de nucléation (comme vu précédemment) permet de créer une structure avec des sphérolites beaucoup plus petits et nombreux. On recrée artificiellement l’équivalent d’une structure métallique à grains fins. Les interfaces entre ces micro-cristaux et la matrice amorphe se multiplient, créant d’innombrables obstacles à la propagation des fissures. Le résultat est une augmentation spectaculaire de la ténacité et de la résistance. Des études montrent qu’il est possible d’obtenir jusqu’à 50% d’augmentation de la résistance à la traction avec un taux de remplissage de seulement 5% de nano-argile dans certaines matrices. L’analogie avec la métallurgie n’est donc pas qu’une image : c’est la même physique des matériaux à l’œuvre.

Comment la plasturgie de l’emballage nanostructurée va-t-elle tuer la date de péremption ?

Le secteur de l’emballage alimentaire est en pleine révolution, poussé par la demande de conservation plus longue, de sécurité accrue et de réduction du gaspillage. La plasturgie nanostructurée est au cœur de cette transformation. En intégrant des nano-additifs spécifiques dans des polymères courants (PET, PE, etc.), on peut créer des « emballages actifs et intelligents » qui vont bien au-delà de la simple fonction de contenant. La croissance exponentielle des publications et brevets depuis les années 90 témoigne de l’effervescence de ce domaine.

Le premier levier est l’amélioration des propriétés barrière. L’incorporation de nano-argiles (montmorillonite) crée un chemin « tortueux » qui ralentit considérablement la diffusion de gaz comme l’oxygène ou la vapeur d’eau, principaux responsables de la dégradation des aliments. Le second levier est l’emballage actif. Des nanoparticules comme le dioxyde de titane peuvent avoir une activité antimicrobienne sous l’effet de la lumière (photocatalyse), tandis que des nano-zéolithes peuvent agir comme des pièges à éthylène, le gaz qui accélère le mûrissement des fruits et légumes.

L’avenir est à l’emballage qui interagit avec son contenu et son environnement. Des capteurs à base de nanoparticules intégrés au film plastique pourraient changer de couleur pour indiquer la fraîcheur réelle du produit, rendant la date de péremption arbitraire obsolète au profit d’une indication dynamique et fiable. C’est déjà une réalité dans certains secteurs, comme le souligne l’ANSES.

En définitive, la sélection d’une matrice polymère pour un nano-additif transcende la simple consultation d’une fiche technique. C’est un exercice d’ingénierie moléculaire qui exige une compréhension profonde des interactions à l’échelle nanométrique. En adoptant une démarche basée sur l’analyse des compatibilités, la maîtrise des seuils de percolation et la prévention des dégradations parasites, vous pouvez transformer le potentiel des nanocomposites en performances réelles et fiables. Pour mettre en pratique ces concepts, l’étape suivante consiste à analyser vos propres formulations à travers le prisme de ces principes fondamentaux.
